| Versão |
| nome da marca do produto |
SENTRON |
| codigo estoque |
7936 |
| designação do produto |

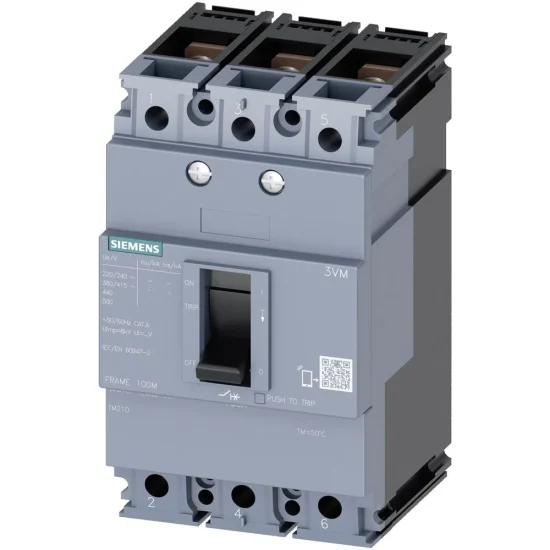

Disjuntor de potência compacta |
| versão do produto |
Proteção de instalações |
| versão do disparador de sobrecorrente |
TM210 |
| função de proteção do disparador de sobrecorrente |
LI |
| quantidade de pólos |
3 |
| Dados técnicos gerais |
| Tensão de isolamento / valor estipulado |
690 V |
| tensão de serviço / com CA / com 50/60 Hz / valor estipulado |
500 V |
| tensão de serviço / com DC / valor estipulado |
500 V |
| potência de perda [W] / máximo |
38 W |
| potência de perda [W] / com valor de estipulação de corrente / com CA / com estado de funcionamento quente / por polo |
12,67 W |
| durabilidade mecânica (ciclos de operação) / típico |
15.000 |
| vida útil elétrica (ciclos de operação) / com AC-1 / com 380/415 V |
6.000 |
| característica do produto / para condutor neutro / passível de atualização e reequipamento / proteção contra curto-circuito e sobrecarga |
Não |
| versão da monitorização do isolamento de terra |
Sem |
| função do produto |
|
| ● função de comunicação |
Não |
| ● outra função de função |
Não |
| Peso líquido por ME |
999 g |
| Eletricidade |
| corrente de serviço |
|
| ● a 40°C |
160A |
| ● um 45 ℃ |
160A |
| ● a 50°C |
160A |
| ● a 55 ºC |
158A |
| ● a 60°C |
155A |
| ● a 65°C |
153A |
| ● com 70°C |
150A |
| Capacidade de 4 IEC 600 |
| classe da capacidade de processamento |
N |
| capacidade de desativação da corrente limite de curto-circuito (Icu) |
|
| ● com 240 V |
36 kA |
| ● com 415 V |
25 kA |
| ● com 440 V |
16 kA |
| ● com 500 V |
7 kA |
| capacidade de desativação da corrente de curto-circuito de serviço (Ics) |
|
| ● com 240 V |
27 kA |
| ● com 415 V |
18 kA |
| ● com 440 V |
12 kA |
| ● com 500 V |
5 kA |
| capacidade de ligação da corrente de curto-circuito (Icm) |
|
| ● com 240 V |
76 kA |
| ● com 415 V |
53 kA |
| ● com 440 V |
32 kA |
| ● com 500 V |
12 kA |
| Os parâmetros ajustáveis |
| A resposta do valor de disparo instantâneo / o dispositivo instantâneo de disparo / disparo instantâneo |
1 600 A |
| função do produto / proteção de ligação à terra |
Não |
| Projeto mecânico |
| altura [pol.] |
5,1 em |
| Altura |
130 milímetros |
| intervalo [pol.] |
3 em |
| Largura |
76,2 milímetros |
| profundidade [pol.] |
2,8 pol. |
| profundidade |
70 milímetros |
| Conexões |
| provisão de ligação elétrica / para circuito principal |
Ligação na parte frontal |
| versão da superfície / das ligações / do lado superior do interruptor (N, 1, 3, 5) |
Prateado |
| versão da superfície / das ligações / do lado inferior do interruptor (N, 2, 4, 6) |
Lata |
| Circuito auxiliar |
| número de comutadores / para contatos auxiliares |
0 |
| Acessórios |
| expansão do produto / opcional / acionamento do motor |
Não |
| Condições ambientais |
| classe de proteção IP / na parte frontal |
IP40 |
| temperatura ambiente |
|
| ● durante o funcionamento / mínimo |
-25°C |
| ● durante o funcionamento / máximo |
70°C |
| ● durante o armazenamento / mínimo |
-40°C |
| ● durante o armazenamento / máximo |
80°C |
| Certificados |
| Indicadores de referência/segundo a IEC 81346-2:2009 |
Q |
