| Versão |
| nome da marca do produto |
SENTRON |
| código estoque |
7934 |
| designação do produto |

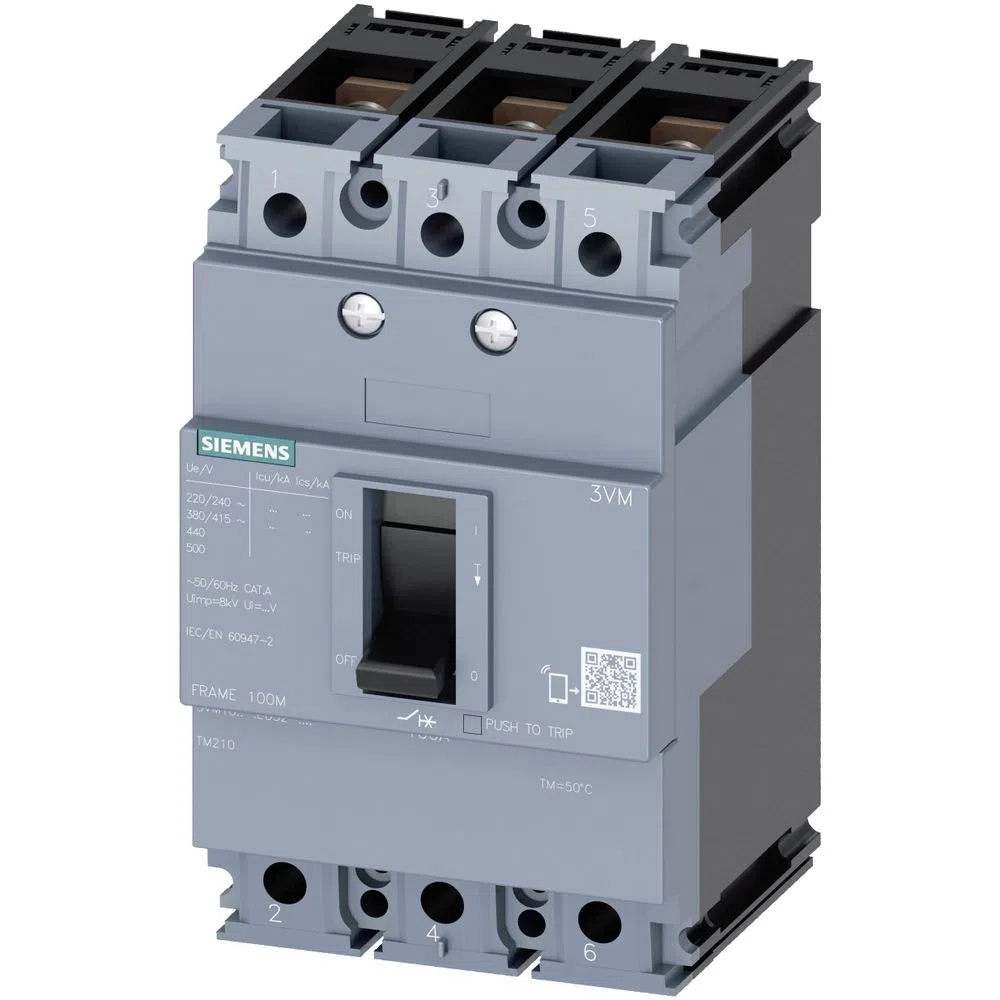

Disjuntor de potência compacto |
| versão do produto |
Proteção de instalações |
| versão do disparador de sobrecorrente |
TM210 |
| função de proteção do disparador de sobrecorrente |
Não |
| quantidade de polos |
3 |
| Dados técnicos gerais |
| tensão de isolamento / valor estipulado |
690V |
| tensão de serviço / com CA / com 50/60 Hz / valor estipulado |
500V |
| tensão de serviço / com DC / valor estipulado |
500V |
| potência de perda [W] / máximo |
26 W. |
| potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo |
8,67 watts |
| durabilidade mecânica (ciclos de operação) / típico |
12 000 |
| vida útil elétrica (ciclos de operação) / com AC-1 / com 380/415 V |
2 000 |
| característica do produto / para condutor neutro / passível de atualização e reequipamento / proteção contra curto-circuito e sobrecarga |
Não |
| versão da monitorização do isolamento de terra |
Sem |
| função do produto |
|
| ● função de comunicação |
Não |
| ● outra função de medição |
Não |
| Peso líquido por ME |
917g |
| Eletricidade |
| corrente de serviço |
|
| ● a 40°C |
80 A |
| ● a 45 ℃ |
80 A |
| ● a 50°C |
80 A |
| ● a 55 ºC |
78 A |
| ● a 60°C |
77 A |
| ● a 65°C |
75 A |
| ● com 70°C |
74 A |
| Capacidade de comutação IEC 60947 |
| classe da capacidade de comutação do disjuntor |
B |
| capacidade de desativação da corrente limite de curto-circuito (Icu) |
|
| ● com 240 V |
25 kA |
| ● com 415 V |
16 kA |
| ● com 440 V |
8 kA |
| ● com 500 V |
5 kA |
| capacidade de desativação da corrente de curto-circuito de serviço (Ics) |
|
| ● com 240 V |
12 kA |
| ● com 415 V |
8 kA |
| ● com 440 V |
4 kA |
| ● com 500 V |
3 kA |
| capacidade de ligação da corrente de curto-circuito (Icm) |
|
| ● com 240 V |
53 kA |
| ● com 415 V |
32 kA |
| ● com 440 V |
14 kA |
| ● com 500 V |
8 kA |
| Os parâmetros ajustáveis |
| corrente do valor de resposta ajustável / do dispositivo instantâneo de disparo de curto-circuitos / máximo |
800 A |
| função do produto / proteção de ligação à terra |
Não |
| Projeto mecânico |
| altura [pol.] |
5,1 em |
| Altura |
130 milímetros |
| largura [pol.] |
3 em |
| Largura |
76,2 milímetros |
| profundidade [pol.] |
2,8 pol. |
| profundidade |
70 milímetros |
| Conexões |
| disposição de ligação elétrica / para circuito principal |
Ligação na parte frontal |
| versão da superfície / das ligações / do lado superior do interruptor (N, 1, 3, 5) |
Prateado |
| versão da superfície / das ligações / do lado inferior do interruptor (N, 2, 4, 6) |
Lata |
| Circuito auxiliar |
| número de comutadores / para contactos auxiliares |
0 |
| Acessórios |
| expansão do produto / opcional / acionamento do motor |
Não |
| Condições ambientais |
| classe de proteção IP / na parte frontal |
IP40 |
| temperatura ambiente |
|
| ● durante o funcionamento / mínimo |
-25°C |
| ● durante o funcionamento / máximo |
70°C |
| ● durante o armazenamento / mínimo |
-40°C |
| ● durante o armazenamento / máximo |
80°C |
| Certificados |
| indicadores de referência / segundo a IEC 81346-2:2009 |
Q |
