| Versão |
| nome da marca do produto |

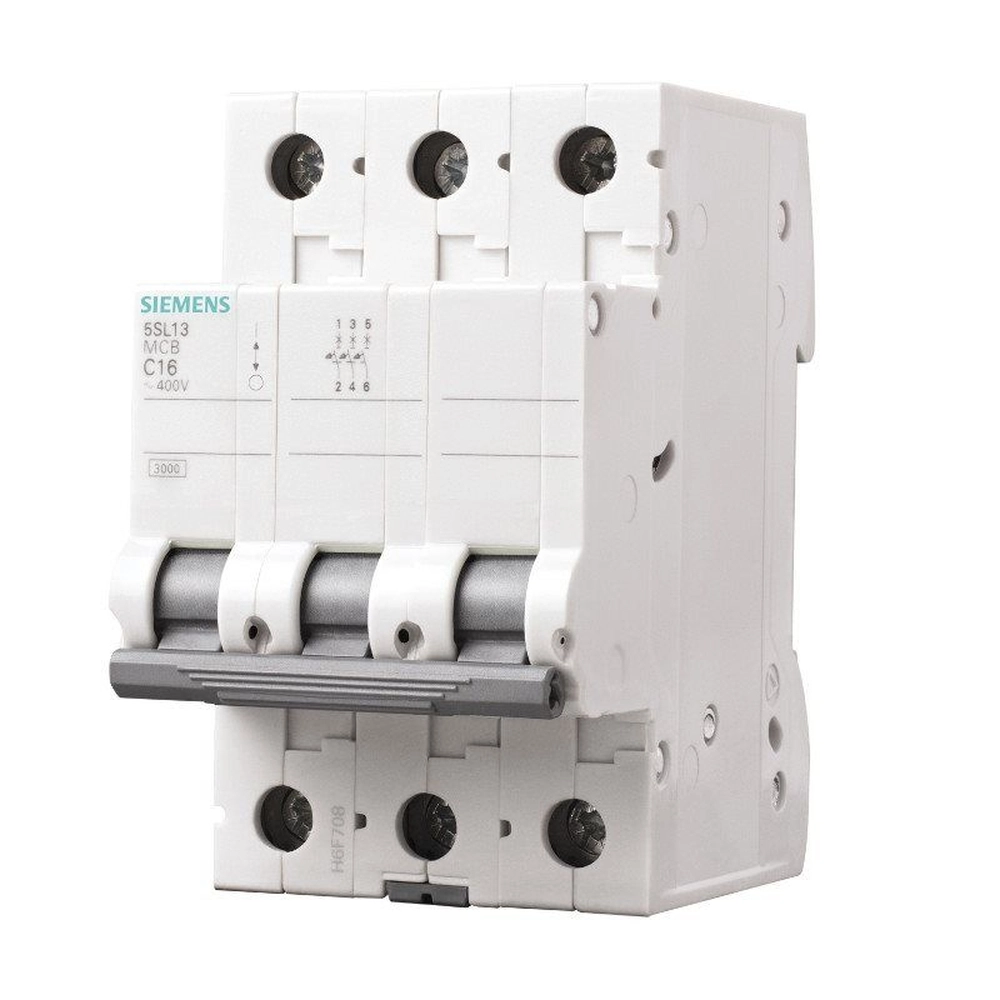

SENTRON |
| código estoque |
7927 |
| designação do produto |
Disjuntores |
| Dados técnicos gerais |
| quantidade de polos |
3 |
| classe da característica de disparo |
C |
| durabilidade mecânica (ciclos de operação) / típico |
4 000 |
| categoria de sobretensão |
III |
| grau de contaminação |
2 |
| Tensão |
| tipo de tensão / da tensão de serviço |
AQUELE |
| tensão de isolamento (Ti) |
|
| ● com operação de fase única / com CA / valor estipulado |
253V |
| ● com operação multifásica / com CA / valor estipulado |
440V |
| Tensão de alimentação |
| tensão de alimentação / com CA / valor estipulado |
230 V |
| tensão de serviço |
|
| ● com operação multifásica / com CA / máximo |
440V |
| ● com DC / valor estipulado / máximo |
72V |
| Classe de proteção |
| classe de proteção IP |
IP20, com condutores ligados |
| Capacidade de comutação |
| capacidade de comutação corrente |
|
| ● segundo a IEC 60947-2 / valor estipulado |
3 kA |
| Dissipação |
| potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo |
4 W. |
| Eletricidade |
| corrente de serviço |
|
| ● a 30 °C / valor estipulado |
40 A |
| ● com CA / valor estipulado |
40 A |
| aptidão para utilização |
Construção cvil / Infra-estruturas |
| Detalhes do produto |
| componente do produto / condutor neutro que pode ser ligado |
Não |
| equipamento do produto / proteção contra contacto |
Não |
| característica do produto |
|
| ● sem halogéneo |
Sim |
| ● selável |
Sim |
| ● sem silicone |
Sim |
| Conexões |
| secção de condutor conectável / unifilar |
|
| ● mínimo |
0,75mm² |
| ● máximo |
25 mm² |
| secção de condutor conectável / polifilar |
|
| ● mínimo |
0,75mm² |
| ● máximo |
25 mm² |
| secção de condutor conectável / de fio fino / com tratamento de terminal de fio |
|
| ● mínimo |
0,75mm² |
| ● máximo |
25 mm² |
| binário de aperto / no caso de ligação com parafuso |
|
| ● mínimo |
2,5 N·m |
| ● máximo |
3 N·m |
| Projeto mecânico |
| altura |
90 milímetros |
| largura |
54 milímetros |
| profundidade |
76 milímetros |
| profundidade da montagem |
70 milímetros |
| número de unidades modulares de largura |
3 |
| posição de montagem |
de forma arbitrária |
| peso líquido |
477 g |
| Condições ambientais |
| temperatura ambiente / durante o funcionamento |
|
| ● mínimo |
-25°C |
| ● máximo |
45°C |
| temperatura ambiente / durante o armazenamento |
|
| ● mínimo |
-40°C |
| ● máximo |
75°C |
