Descrição
| Versão | ||||

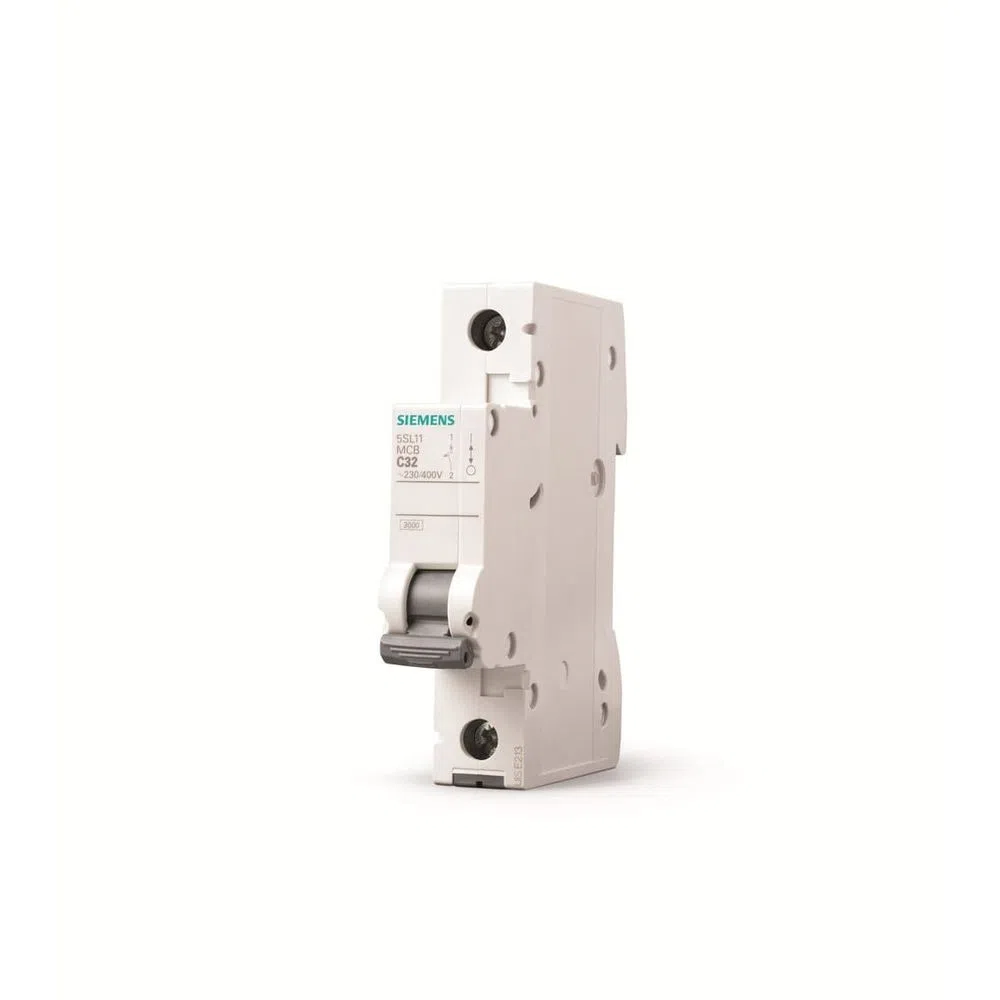

| nome da marca do produto | SENTRON | |||
| designação do produto | Disjuntores | |||
| Codigo Estoque: 7902
Dados técnicos gerais |
||||
| quantidade de polos | 1 | |||
| classe da característica de disparo | C | |||
| durabilidade mecânica (ciclos de operação) / típico | 4 000 | |||
| categoria de sobretensão | III | |||
| grau de contaminação | 2 | |||
| Tensão | ||||
| tipo de tensão / da tensão de serviço | CA | |||
| tensão de isolamento (Ti) | ||||
| ● com operação de fase única / com CA / valor estipulado | 253 V | |||
| ● com operação multifásica / com CA / valor estipulado | 440 V | |||
| Tensão de alimentação | ||||
| tensão de alimentação / com CA / valor estipulado | 230 V | |||
| tensão de serviço | ||||
| ● com operação multifásica / com CA / máximo | 440 V | |||
| ● com DC / valor estipulado / máximo | 72 V | |||
| Classe de proteção | ||||
| classe de proteção IP | IP20, com condutores ligados | |||
| Capacidade de comutação | ||||
| capacidade de comutação corrente | ||||
| ● segundo a IEC 60947-2 / valor estipulado | 3 kA | |||
| Dissipação | ||||
| potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo | 1,9 W | |||
| Eletricidade | ||||
| corrente de serviço | ||||
| ● a 30 °C / valor estipulado | 16 A | |||
| ● com CA / valor estipulado | 16 A | |||
| aptidão para utilização | Construção cvil / Infra-estruturas | |||
| Detalhes do produto | ||||
| componente do produto / condutor neutro que pode ser ligado | Não | |||
| equipamento do produto / proteção contra contacto | Não | |||
| característica do produto | ||||
| ● sem halogéneo | Sim | |||
| ● selável | Sim | |||
| ● sem silicone | Sim | |||
| Conexões | ||||
| secção de condutor conectável / unifilar | ||||
| ● mínimo | 0,75 mm² | |||
| ● máximo | 25 mm² | |||
| secção de condutor conectável / polifilar | ||||
| ● mínimo | 0,75 mm² | |||
| ● máximo | 25 mm² | |||
| secção de condutor conectável / de fio fino / com tratamento de terminal de fio | ||||
| ● mínimo | 0,75 mm² | |||
| ● máximo | 25 mm² | |||
| binário de aperto / no caso de ligação com parafuso | ||||
| ● mínimo | 2,5 N·m | |||
| ● máximo | 3 N·m | |||
| Projeto mecânico | ||||
| altura | 90 mm | |||
| largura | 18 mm | |||
| profundidade | 76 mm | |||
| profundidade da montagem | 70 mm | |||
| número de unidades modulares de largura | 1 | |||
| posição de montagem | de forma arbitrária | |||
| peso líquido | 125 g | |||
| Condições ambientais | ||||
| temperatura ambiente / durante o funcionamento | ||||
| ● mínimo | -25 °C | |||
| ● máximo | 45 °C | |||
| temperatura ambiente / durante o armazenamento | ||||
| ● mínimo | -40 °C | |||
| ● máximo | 75 °C | |||
|
||||
